Dalam dunia konstruksi dan rekayasa teknik, Detail Engineering Design (DED) memainkan peran penting dalam menjembatani ide konseptual dengan realisasi fisik di lapangan. DED bukan hanya sekadar gambar teknis, tetapi merupakan dokumen menyeluruh yang mencakup spesifikasi, perhitungan teknis, hingga standar pelaksanaan proyek. Artikel ini akan membahas secara lengkap apa itu DED, apa saja fungsinya, tahapan penyusunannya, dan contoh penerapannya di dunia nyata.
Dalam kehidupan sehari-hari, istilah DED mungkin terdengar asing bagi sebagian orang. Namun, DED sangat penting dalam berbagai proyek konstruksi, baik skala besar maupun kecil. DED adalah tahapan penting dalam proses perencanaan dan perancangan bangunan yang menghasilkan dokumen teknis secara lengkap dan terperinci. Di tahap ini, semua elemen proyek mulai dari struktur bangunan, sistem mekanikal dan elektrikal, hingga tata ruang dan utilitas akan digambarkan secara mendalam.
DED tidak hanya sekadar dokumen pelengkap, melainkan panduan utama dalam proses konstruksi. Dokumen ini menjadi acuan utama bagi kontraktor dan tim pelaksana di lapangan untuk membangun sesuai dengan spesifikasi dan standar yang telah ditentukan. Oleh karena itu, pemahaman tentang DED sangat penting bagi siapa pun yang terlibat dalam proyek konstruksi.
Pengertian DED

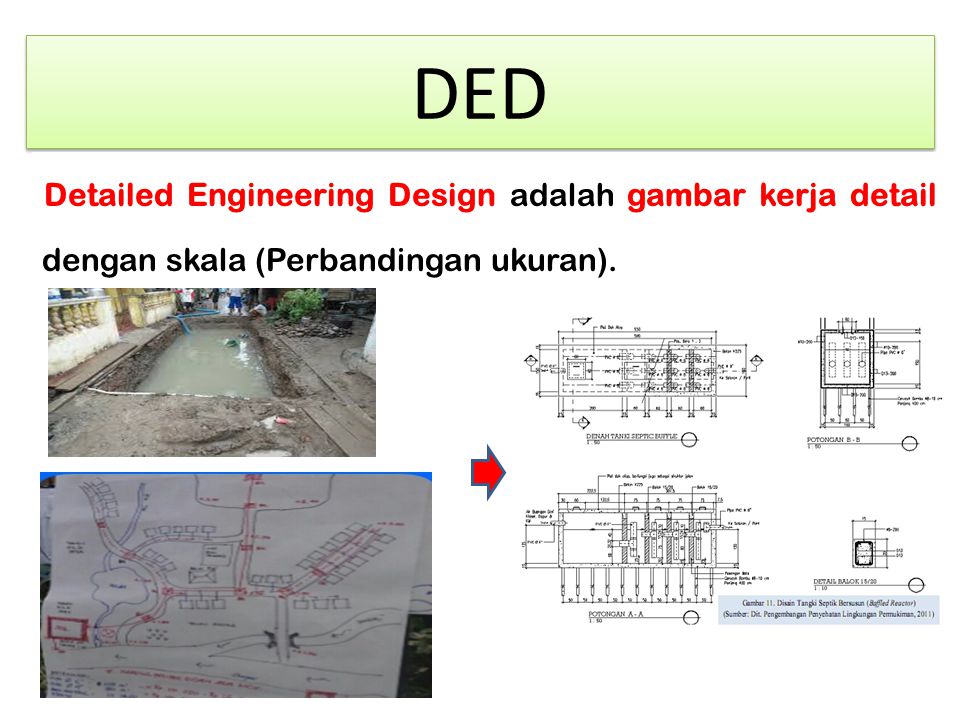

Detail Engineering Design (DED) adalah tahap lanjutan dalam perencanaan dan perancangan bangunan yang menghasilkan dokumen teknis secara lengkap dan terperinci. Di tahap ini, semua elemen proyek mulai dari struktur bangunan, sistem mekanikal dan elektrikal, hingga tata ruang dan utilitas akan digambarkan secara mendalam.
DED bukan hanya sekadar dokumen pelengkap, melainkan panduan utama dalam proses konstruksi. Dokumen ini menjadi acuan utama bagi kontraktor dan tim pelaksana di lapangan untuk membangun sesuai dengan spesifikasi dan standar yang telah ditentukan.
Apa Saja yang Termasuk dalam Gambar DED?
Gambar DED adalah representasi visual dari seluruh perencanaan teknis proyek Anda. Gambar ini mencakup:
- Gambar arsitektur: Denah, tampak, potongan, dan detail bangunan.
- Gambar struktur: Detail pondasi, balok, kolom, dan sambungan.
- Gambar MEP (Mechanical, Electrical, Plumbing): Instalasi listrik, sistem pemipaan, AC, dan sistem drainase.
- Gambar site plan dan landscape: Tata letak bangunan dalam kawasan proyek.
- Gambar utilitas: Jalur pipa air bersih dan limbah, jaringan listrik, serta komunikasi.
Semua gambar ini dibuat dalam skala dan detail yang sangat presisi agar tidak terjadi kesalahan saat pelaksanaan di lapangan.
Fungsi Utama DED dalam Proyek Konstruksi
1. Menjadi Panduan Pelaksanaan Proyek
DED menyediakan semua informasi detail yang dibutuhkan untuk membangun sebuah struktur, mulai dari dimensi elemen, jenis material, cara instalasi, hingga titik sambungan dan perlengkapan. Dengan adanya DED, semua pihak—baik kontraktor, pengawas, maupun subkontraktor—memiliki pemahaman yang sama, sehingga meminimalkan miskomunikasi dan kesalahan pelaksanaan.
2. Dasar Penawaran Tender dan Pengadaan
Kontraktor menggunakan DED sebagai dokumen acuan untuk menyusun penawaran harga dan metode kerja. Selain itu, tim pengadaan menggunakan spesifikasi teknis dari DED untuk membeli bahan dan alat yang sesuai. DED juga menjadi dasar dalam menentukan anggaran proyek dan memastikan bahwa semua kebutuhan teknis telah diprediksi sejak awal.
3. Mendukung Evaluasi Risiko dan K3
Dalam dokumen DED, risiko teknis dan potensi bahaya bisa diidentifikasi lebih awal. Tim perencana dapat menyisipkan catatan khusus tentang keselamatan kerja, prosedur darurat, dan zona berbahaya. Hal ini sangat penting untuk memastikan keamanan pekerja dan lingkungan sekitar.
4. Meningkatkan Efisiensi Pekerjaan
Dengan dokumen DED yang komprehensif, semua pihak—baik kontraktor, pengawas, maupun subkontraktor—memiliki pemahaman yang sama. Hal ini meminimalkan miskomunikasi, konflik desain, dan pekerjaan ulang. DED juga membantu dalam mempercepat proses pelaksanaan proyek karena semua detail sudah tersedia sejak awal.
Tahapan Penyusunan DED
Penyusunan DED melibatkan beberapa tahapan yang harus dilakukan secara sistematis. Berikut adalah tahapan umum dalam penyusunan DED:
1. Pengumpulan Data Awal
Tim perencana melakukan survei lapangan, studi geoteknik, topografi, dan analisis kebutuhan pengguna. Data ini menjadi dasar valid dalam menyusun desain detail.
2. Perhitungan Struktur dan Sistem
Insinyur menghitung semua aspek teknis seperti struktur beton atau baja, sistem MEP (Mechanical, Electrical, Plumbing), kapasitas pondasi, dan lainnya. Perhitungan ini memastikan kekuatan dan keamanan bangunan.
3. Penyusunan Gambar Kerja
Gambar kerja dibuat dengan perangkat lunak CAD atau BIM. Gambar mencakup layout, denah, tampak, potongan, detail sambungan, dan sistem utilitas secara lengkap.
4. Penyusunan Spesifikasi Teknis
Spesifikasi menjelaskan material yang digunakan, standar mutu, metode pemasangan, hingga perlakuan terhadap lingkungan. Semua elemen tercantum agar pelaksana tidak salah memilih produk atau teknik.
5. Penyusunan RAB dan Jadwal
Tim perencana menyusun Rencana Anggaran Biaya (RAB) berdasarkan item pekerjaan di DED. Jadwal pelaksanaan disusun menggunakan metode CPM atau S-curve agar proyek berjalan sesuai rencana.
6. Revisi dan Finalisasi
Semua dokumen DED diuji kembali melalui rapat koordinasi teknis. Jika ada masukan dari klien, pengawas, atau konsultan lain, maka dokumen akan direvisi sebelum disahkan sebagai dokumen acuan resmi.
Contoh Penerapan DED dalam Proyek
Proyek Gedung Perkantoran 10 Lantai
Dalam proyek ini, DED mencakup gambar detail struktur rangka baja, desain sistem HVAC yang terintegrasi, dan desain sistem proteksi kebakaran. Semua sistem diperhitungkan agar tetap efisien, aman, dan sesuai standar ISO 9001 dan ISO 45001.
Proyek Jembatan Bentang Panjang
DED untuk jembatan meliputi analisis beban angin, gaya tarik kabel utama, hingga desain sistem drainase dan ekspansi jembatan. Tim desain menggunakan software khusus untuk simulasi gaya dinamis dan analisis tegangan.
Proyek Pabrik Industri Kimia
DED di sini fokus pada sistem perpipaan bertekanan tinggi, tangki penyimpanan bahan kimia, sistem ventilasi dan keselamatan, serta instalasi panel kontrol otomatis. Semua desain memenuhi standar internasional dan mengutamakan keselamatan pekerja.
Kesalahan Umum dalam Memahami DED
Menganggap DED Hanya Gambar
Banyak yang mengira DED hanya berisi gambar bangunan. Padahal, DED juga mencakup perhitungan teknis, uraian pekerjaan, spesifikasi material, hingga jadwal pelaksanaan proyek.
Tidak Melibatkan Semua Tim Teknis
Penyusunan DED harus melibatkan arsitek, insinyur sipil, ahli MEP, ahli K3, dan manajer proyek. Jika hanya satu pihak yang menyusun, maka DED berisiko timpang dan tidak komprehensif.
Mengabaikan Kebutuhan Operasional Bangunan
DED yang baik tidak hanya berorientasi pada pembangunan, tetapi juga mempertimbangkan bagaimana bangunan akan dioperasikan, dirawat, dan dimodifikasi di masa depan.
Standar dan Regulasi dalam Penyusunan Dokumen DED
Dalam dunia perencanaan proyek konstruksi, Dokumen DED (Detail Engineering Design) memegang peranan vital sebagai acuan teknis utama dalam pelaksanaan pekerjaan di lapangan. Tanpa DED yang lengkap dan akurat, pelaksana proyek tidak bisa menjamin bahwa kegiatan konstruksi berjalan sesuai rencana. Oleh karena itu, penyusun DED harus mematuhi standar dan regulasi yang berlaku agar desain dapat diimplementasikan secara aman, efisien, dan tepat sasaran.
Standar Nasional Indonesia (SNI)
SNI menjadi acuan utama dalam proyek konstruksi di Indonesia. Beberapa SNI yang sering digunakan meliputi:
- SNI 1726:2019 – Perencanaan struktur tahan gempa
- SNI 03-2847-2019 – Desain struktur beton
- SNI 03-1727-2020 – Beban minimum untuk bangunan gedung dan struktur lainnya
Peraturan Menteri dan Peraturan Pemerintah
Selain SNI, penyusunan DED juga harus mengikuti peraturan perundang-undangan seperti:
- Permen PUPR No. 22/PRT/M/2018 – Pedoman penyusunan Rencana Teknik Akhir (RTA) atau DED
- PP No. 16 Tahun 2021 – Mengatur penyelenggaraan jasa konstruksi secara umum
Kode Internasional (Jika Diperlukan)
Pada proyek skala besar atau yang bekerja sama dengan pihak asing, tim dapat menggunakan referensi tambahan seperti:
- AISC – Untuk struktur baja
- ACI – Untuk struktur beton bertulang
- ISO – Untuk sistem mutu, keselamatan, dan lingkungan
Tips Praktis Menyusun DED yang Sesuai Standar dan Regulasi
Agar proses penyusunan DED lebih tertib dan sesuai standar, berikut beberapa langkah yang bisa Anda terapkan:
✅ Gunakan checklist standar dari Kementerian PUPR sebagai acuan utama.
✅ Perbarui referensi teknis secara berkala agar tidak menggunakan dokumen yang sudah usang.
✅ Bentuk tim lintas disiplin yang melibatkan arsitek, insinyur, teknisi lingkungan, dan tenaga hukum.
✅ Manfaatkan software CAD dan BIM agar koordinasi antar-komponen dokumen tetap konsisten dan efisien.
Kesimpulan
Detail Engineering Design (DED) adalah jantung dari proyek konstruksi yang sukses. Dokumen ini menjadi panduan teknis lengkap yang memastikan semua aspek perencanaan, pelaksanaan, dan pengawasan berjalan selaras. Dari struktur bangunan, sistem MEP, hingga pengendalian mutu, semuanya terangkum dalam DED. Oleh karena itu, setiap proyek skala kecil hingga besar harus menjadikan DED sebagai fondasi utama dalam meraih efisiensi, kualitas, dan keselamatan kerja.
