Dalam dunia otomotif, kinerja mesin sangat bergantung pada berbagai komponen yang bekerja secara harmonis. Salah satu aspek penting yang sering diabaikan oleh pemilik kendaraan adalah pengaturan celah kontak point dan sudut dwell. Kedua faktor ini memainkan peran krusial dalam menentukan efisiensi dan keandalan mesin. Apabila celah kontak point besar maka sudut dwell menjadi lebih kecil, yang dapat berdampak negatif pada proses pembakaran dan kinerja mesin. Artikel ini akan membahas secara mendalam bagaimana celah kontak point yang besar memengaruhi sudut dwell, serta mengapa pengaturan yang tepat sangat penting dalam manufaktur dan perawatan kendaraan.
Celah kontak point adalah jarak antara dua titik kontak pada distributor yang bertanggung jawab untuk mengirimkan percikan api ke busi. Jika celah terlalu besar, arus listrik yang mengalir ke busi menjadi lebih lemah, sehingga mengurangi efisiensi pembakaran di dalam ruang bakar mesin. Di sisi lain, sudut dwell merujuk pada durasi waktu di mana kontak point tetap tertutup saat rotor distributor berputar. Pada saat kontak point tertutup, arus listrik dialirkan melalui koil pengapian dan menyimpan energi dalam medan magnet. Setelah itu, saat kontak point terbuka, energi tersebut dilepaskan dan menghasilkan percikan api yang dibutuhkan oleh busi untuk membakar campuran bahan bakar dan udara di dalam ruang bakar.
Pengaruh celah kontak point yang besar terhadap sudut dwell sangat signifikan. Jika celah kontak point terlalu besar, masa waktu ketika kontak point tertutup akan menjadi lebih pendek dari yang seharusnya. Akibatnya, mesin akan mengalami kehilangan energi pada setiap putaran rotor distributor. Hal ini dapat mengakibatkan pembakaran campuran bahan bakar yang tidak sempurna dan mengurangi efisiensi mesin secara keseluruhan. Masalah seperti akselerasi yang lambat, performa mesin yang rendah, atau bahkan mesin yang mati secara tiba-tiba bisa muncul jika pengaturan ini tidak diperhatikan.
Untuk mengoptimalkan performa mesin, sangat penting untuk memeriksa dan menyesuaikan celah kontak point secara teratur. Manual kendaraan Anda biasanya mencantumkan spesifikasi celah yang dianjurkan oleh pabrikan. Jika Anda tidak yakin, konsultasikan dengan mekanik terpercaya atau bengkel spesialis untuk mendapatkan saran yang tepat. Anda juga dapat melakukan penyesuaian celah kontak point secara mandiri jika memiliki pengetahuan dan keterampilan yang cukup. Pastikan untuk mematikan mesin dan mengikuti panduan yang tepat agar tidak merusak komponen elektronik atau sistem pengapian pada mobil Anda.
Kesimpulan dari artikel ini adalah bahwa celah kontak point yang besar dapat memengaruhi sudut dwell pada mesin mobil Anda. Sudut dwell yang tidak optimal dapat mengurangi efisiensi pembakaran dan mengakibatkan berbagai masalah performa mesin. Untuk menjaga performa mesin Anda tetap optimal, periksa dan sesuaikan celah kontak point secara teratur sesuai dengan rekomendasi pabrikan. Jika Anda tidak yakin, berkonsultasilah dengan mekanik terpercaya atau bengkel spesialis untuk mendapatkan bantuan yang tepat. Dengan menjaga celah kontak point dan sudut dwell pada tingkat yang optimal, Anda dapat memastikan mesin mobil Anda tetap berfungsi dengan baik.
Hubungan Antara Celah Kontak Point dan Sudut Dwell
Dalam sistem pengapian konvensional, celah kontak point dan sudut dwell saling terkait erat. Celah kontak point merujuk pada jarak antara dua titik kontak pada distributor yang bertugas untuk mengontrol aliran arus listrik ke koil pengapian. Sementara itu, sudut dwell adalah durasi waktu di mana kontak point tetap tertutup selama satu siklus kerja rotor distributor. Keduanya memiliki dampak langsung terhadap efisiensi dan kinerja mesin.
Jika celah kontak point terlalu besar, kontak point akan terbuka lebih cepat, sehingga mengurangi waktu tertutupnya kontak point. Hal ini menyebabkan sudut dwell menjadi lebih kecil. Sebaliknya, jika celah kontak point terlalu kecil, kontak point akan tetap tertutup lebih lama, sehingga sudut dwell meningkat. Perubahan pada sudut dwell ini dapat memengaruhi kualitas percikan api yang dihasilkan oleh busi, yang pada akhirnya mempengaruhi proses pembakaran di dalam ruang bakar mesin.
Menurut Fajar, seorang guru otomotif berpengalaman, “Ketika celah kontak point diperbesar, kontak point akan terbuka lebih cepat, sehingga mengurangi waktu tertutupnya kontak point. Hal ini menyebabkan sudut dwell menjadi lebih kecil.” Ia juga menambahkan bahwa untuk meningkatkan sudut dwell, teknisi biasanya memperkecil celah kontak point. “Dengan memperkecil celah, waktu tertutupnya kontak point akan bertambah, sehingga sudut dwell menjadi lebih besar. Ini adalah salah satu cara untuk memastikan bahwa sistem pengapian bekerja optimal, terutama pada mesin-mesin yang membutuhkan percikan api yang kuat dan tepat waktu.”
Pengaturan celah kontak point dan sudut dwell yang tepat sangat penting untuk menjaga kinerja mesin. Jika sudut dwell terlalu kecil, waktu untuk mengisi koil dengan arus listrik sebelum percikan api terjadi akan berkurang, sehingga percikan api yang dihasilkan kurang kuat. Hal ini dapat mengakibatkan mesin tidak berjalan mulus dan konsumsi bahan bakar menjadi boros. Sebaliknya, jika sudut dwell terlalu besar, kontak point akan tetap tertutup terlalu lama, yang dapat menyebabkan overheating pada koil pengapian. Overheating ini tidak hanya dapat merusak koil tetapi juga dapat memengaruhi komponen lain dalam sistem pengapian.
Fajar menekankan bahwa perawatan rutin dan pemeriksaan periodik terhadap celah kontak point sangat dianjurkan. “Pemeriksaan berkala akan membantu mengidentifikasi jika ada keausan atau ketidaksesuaian pada celah kontak point, sehingga bisa segera disesuaikan untuk menghindari masalah yang lebih besar,” tambahnya. Oleh karena itu, pemahaman tentang hubungan antara celah kontak point dan sudut dwell sangat penting bagi teknisi otomotif, terutama dalam perawatan kendaraan lama yang masih menggunakan sistem pengapian konvensional.
Pentingnya Pengaturan Sudut Dwell yang Tepat
Pengaturan sudut dwell yang tepat sangat penting untuk memastikan kinerja mesin yang optimal. Jika sudut dwell terlalu kecil, waktu untuk mengisi koil dengan arus listrik sebelum percikan api terjadi akan berkurang, sehingga percikan api yang dihasilkan kurang kuat. Hal ini dapat mengakibatkan mesin tidak berjalan mulus dan konsumsi bahan bakar menjadi boros. Sebaliknya, jika sudut dwell terlalu besar, kontak point akan tetap tertutup terlalu lama, yang dapat menyebabkan overheating pada koil pengapian. Overheating ini tidak hanya dapat merusak koil tetapi juga dapat memengaruhi komponen lain dalam sistem pengapian.
Menurut Fajar, “Penting sekali untuk menjaga keseimbangan dalam pengaturan sudut dwell. Terlalu kecil atau terlalu besar, keduanya bisa menimbulkan masalah pada performa mesin.” Ia juga menekankan bahwa perawatan rutin dan pemeriksaan periodik terhadap celah kontak point sangat dianjurkan. “Pemeriksaan berkala akan membantu mengidentifikasi jika ada keausan atau ketidaksesuaian pada celah kontak point, sehingga bisa segera disesuaikan untuk menghindari masalah yang lebih besar,” tambahnya.
Selain itu, penggunaan alat ukur seperti dwell meter dan feeler gauge sangat dianjurkan untuk mengukur dan menyesuaikan sudut dwell serta celah kontak point. Dwell meter membantu teknisi menentukan berapa besar sudut dwell saat mesin berjalan, sementara feeler gauge digunakan untuk mengukur celah kontak point secara langsung. Alat-alat ini sangat penting terutama untuk kendaraan-kendaraan lama yang masih menggunakan sistem pengapian konvensional dengan platina.
Meskipun banyak kendaraan modern telah beralih ke sistem pengapian elektronik yang lebih canggih dan tidak memerlukan penyesuaian manual terhadap kontak point, pemahaman tentang pengaruh celah kontak point terhadap sudut dwell tetap relevan. Banyak kendaraan klasik dan motor lama masih mengandalkan sistem pengapian konvensional. Oleh karena itu, pengetahuan tentang cara mengatur celah kontak point dan dampaknya pada sudut dwell menjadi keterampilan yang berharga bagi teknisi otomotif.
Fajar menambahkan bahwa meskipun teknologi terus berkembang, prinsip dasar pengapian tidak banyak berubah. “Dasar-dasar pengapian tetap sama. Pemahaman yang baik tentang bagaimana komponen bekerja dan berinteraksi satu sama lain adalah kunci untuk memastikan performa mesin yang optimal, baik pada kendaraan lama maupun baru,” ungkapnya. Dengan demikian, pengaturan celah kontak point memainkan peran penting dalam menentukan sudut dwell, yang pada gilirannya mempengaruhi efisiensi dan kinerja mesin kendaraan.
Metode dan Alat untuk Mengukur Sudut Dwell
Mengukur dan menyesuaikan sudut dwell memerlukan alat khusus yang disebut dwell meter atau dwell tester. Dwell meter membantu teknisi menentukan berapa besar sudut dwell saat mesin berjalan. Alat ini bekerja dengan mengukur durasi kontak point tertutup selama satu siklus rotasi poros distributor, dan hasilnya ditampilkan dalam derajat. Menurut Fajar, “Dengan menggunakan dwell meter, teknisi bisa mendapatkan angka yang akurat mengenai sudut dwell dan melakukan penyesuaian yang diperlukan. Alat ini sangat penting terutama untuk kendaraan-kendaraan lama yang masih menggunakan sistem pengapian konvensional dengan platina.”
Selain dwell meter, feeler gauge juga digunakan untuk mengukur celah kontak point secara langsung. Feeler gauge adalah alat pengukur ketebalan yang terdiri dari bilah-bilah logam dengan ketebalan yang berbeda. Dengan menggunakan feeler gauge, teknisi dapat mengatur celah kontak point sesuai dengan spesifikasi yang dianjurkan oleh pabrikan. Namun, penggunaan alat ini memerlukan keahlian dan ketelitian untuk memastikan pengukuran yang akurat.
Dalam beberapa kasus, teknisi juga dapat menggunakan buku manual kendaraan untuk mengetahui standar sudut dwell yang dianjurkan. Buku manual biasanya mencantumkan informasi lengkap tentang spesifikasi mesin, termasuk besarnya sudut dwell dan celah kontak point. Selain itu, beberapa teknisi menggunakan rumus perhitungan untuk menentukan nilai sudut dwell berdasarkan jumlah silinder mesin. Misalnya, sudut dwell dapat dihitung dengan rumus:
Sudut Dwell = 60% × Sudut Pengapian
Dengan rumus ini, teknisi dapat memperkirakan nilai sudut dwell yang ideal untuk mesin tertentu. Namun, penggunaan rumus ini harus dilakukan dengan hati-hati, karena variasi dalam desain mesin dapat memengaruhi hasil perhitungan.
Penggunaan alat ukur dan metode pengukuran yang tepat sangat penting untuk memastikan bahwa sudut dwell berada dalam rentang yang optimal. Teknisi yang tidak terlatih atau tidak menggunakan alat yang sesuai dapat membuat kesalahan dalam pengukuran, yang berdampak pada kinerja mesin. Oleh karena itu, pelatihan dan penggunaan alat yang tepat merupakan langkah penting dalam perawatan dan perbaikan kendaraan.

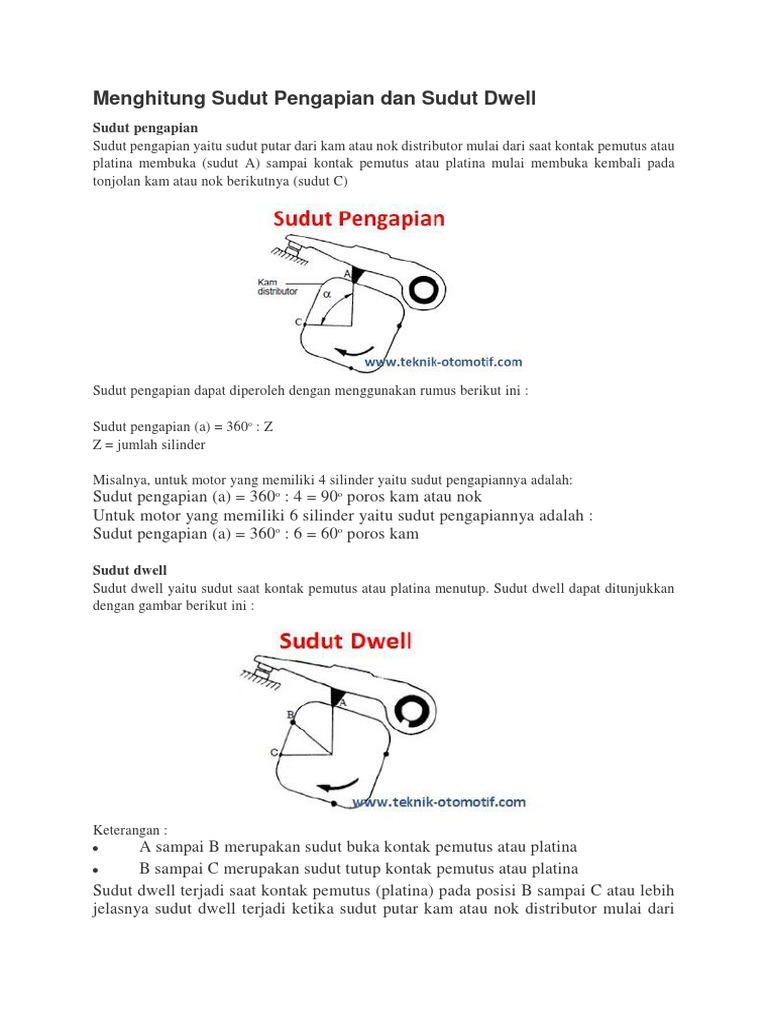

Cara Menghitung Sudut Dwell dan Sudut Pengapian
Menghitung sudut dwell dan sudut pengapian dapat dilakukan dengan beberapa metode, termasuk penggunaan buku manual, alat ukur, atau rumus matematika. Dalam sistem pengapian konvensional, sudut pengapian dan sudut dwell memiliki peran penting dalam menentukan efisiensi dan kinerja mesin. Berikut adalah cara menghitung kedua parameter ini:
1. Menghitung Sudut Pengapian
Sudut pengapian adalah sudut yang terbentuk ketika kontak platina mulai membuka sampai mulai membuka pada tonjolan cam selanjutnya. Artinya, sudut pengapian adalah besarnya sudut yang dibutuhkan oleh mesin untuk satu kali proses pengapian. Proses pengapian ini terjadi pada satu langkah tiap cylinder. Oleh karena itu, untuk mengetahui besarnya sudut pengapian dapat dilakukan dengan rumus berikut:
Sudut Pengapian = 360 (1 Putaran) : Z (Jumlah Silinder)
Contoh perhitungan:
– Sudut Pengapian Mesin 3 Silinder = 360:3 = 120 derajat
– Sudut Pengapian Mesin 4 Silinder = 360:4 = 90 derajat
– Sudut Pengapian Mesin 6 Silinder = 360:6 = 60 derajat
– Sudut Pengapian Mesin 8 Silinder = 360:8 = 45 derajat
2. Menghitung Sudut Dwell
Sudut dwell adalah durasi waktu di mana kontak point tetap tertutup selama satu siklus kerja rotor distributor. Untuk menghitung sudut dwell, teknisi biasanya menggunakan rumus berikut:
Sudut Dwell = 60% × Sudut Pengapian
Contoh perhitungan:
– Sudut Dwell Mesin 3 Silinder = 60% × 120 = 72 ± 2 derajat
– Sudut Dwell Mesin 4 Silinder = 60% × 90 = 54 ± 2 derajat
– Sudut Dwell Mesin 6 Silinder = 60% × 60 = 36 ± 2 derajat
– Sudut Dwell Mesin 8 Silinder = 60% × 45 = 27 ± 2 derajat
Namun, perlu dicatat bahwa perhitungan ini hanya sebagai panduan umum. Spesifikasi sudut dwell yang ideal dapat bervariasi tergantung pada jenis mesin dan merek kendaraan. Oleh karena itu, teknisi sebaiknya merujuk pada buku manual kendaraan untuk mengetahui nilai yang dianjurkan oleh pabrikan.
3. Penggunaan Alat Ukur
Selain perhitungan manual, penggunaan alat ukur seperti dwell meter dan feeler gauge sangat dianjurkan untuk memastikan akurasi pengukuran. Dwell meter membantu teknisi menentukan berapa besar sudut dwell saat mesin berjalan, sedangkan feeler gauge digunakan untuk mengukur celah kontak point secara langsung. Alat-alat ini sangat penting terutama untuk kendaraan-kendaraan lama yang masih menggunakan sistem pengapian konvensional dengan platina.
Dengan menggabungkan metode perhitungan manual dan penggunaan alat ukur, teknisi dapat memastikan bahwa sudut dwell berada dalam rentang yang optimal. Hal ini sangat penting untuk menjaga kinerja mesin dan menghindari masalah seperti pembakaran yang tidak sempurna atau overheating pada koil pengapian.
Dampak Negatif Jika Celah Kontak Point Terlalu Besar
Jika celah kontak point terlalu besar, hal ini dapat menyebabkan berbagai masalah pada kinerja mesin. Pertama, sudut dwell akan menjadi lebih kecil karena kontak point terbuka lebih cepat. Hal ini mengurangi waktu tertutupnya kontak point, sehingga arus listrik yang mengalir ke koil pengapian menjadi lebih singkat. Akibatnya, induksi elektromagnet yang terbentuk pada kumparan sekunder koil akan lebih kecil, yang berdampak pada kekuatan percikan api yang dihasilkan oleh busi.
Percikan api yang lemah dapat menyebabkan pembakaran yang tidak sempurna di dalam ruang bakar, sehingga mesin menjadi tidak stabil dan konsumsi bahan bakar meningkat. Selain itu, akselerasi kendaraan mungkin terasa lambat, dan mesin bisa mengalami gangguan seperti suara berisik atau getaran yang tidak normal. Jika kondisi ini terus berlanjut tanpa penanganan, mesin bisa mengalami kerusakan permanen, termasuk kerusakan pada koil pengapian atau komponen lain dalam sistem pengapian.
Selain itu, celah kontak point yang terlalu besar juga dapat memengaruhi kestabilan sistem pengapian. Karena kontak point terbuka lebih cepat, waktu yang tersedia untuk mengisi koil dengan arus listrik menjadi lebih sedikit. Hal ini dapat menyebabkan koil pengapian bekerja lebih keras dan berisiko overheating, yang berdampak pada umur komponen tersebut. Overheating pada koil pengapian dapat menyebabkan kerusakan permanen, sehingga memerlukan penggantian yang mahal.
Masalah lain yang bisa muncul adalah penurunan performa mesin secara keseluruhan. Pembakaran yang tidak optimal dapat mengurangi tenaga mesin dan membuat kendaraan sulit dihidupkan. Pada kondisi ekstrem, mesin bisa mati secara tiba-tiba, terutama jika celah kontak point sudah sangat besar dan tidak segera diperbaiki. Hal ini sangat mengganggu kenyamanan berkendara dan dapat menyebabkan risiko keselamatan jika terjadi di jalan raya.
Oleh karena itu, penting untuk memeriksa dan menyesuaikan celah kontak point secara berkala. Jika celah terlalu besar, teknisi dapat mengurangi celah tersebut dengan menggunakan feeler gauge sesuai spesifikasi yang dianjurkan oleh pabrikan. Dengan penyesuaian yang tepat, sudut dwell akan kembali pada tingkat optimal, sehingga memastikan kinerja mesin yang stabil dan efisien.
Tips untuk Merawat Celah Kontak Point dan Sudut Dwell
Merawat celah kontak point dan sudut dwell adalah langkah penting dalam menjaga kinerja mesin kendaraan. Berikut beberapa tips yang dapat dilakukan untuk memastikan kedua komponen ini tetap dalam kondisi optimal:
-
Periksa Secara Berkala
Lakukan pemeriksaan berkala terhadap celah kontak point dan sudut dwell. Jika celah kontak point terlalu besar atau sudut dwell terlalu kecil, segera lakukan penyesuaian. Pemeriksaan berkala membantu mengidentifikasi masalah sejak dini dan mencegah kerusakan yang lebih parah. -
Gunakan Alat Ukur yang Tepat
Gunakan alat seperti feeler gauge dan dwell meter untuk mengukur celah kontak point dan sudut dwell secara akurat. Alat ini membantu teknisi menentukan apakah nilai-nilai tersebut sesuai dengan spesifikasi yang dianjurkan oleh pabrikan. -
Ikuti Panduan Pabrikan
Setiap kendaraan memiliki spesifikasi celah kontak point dan sudut dwell yang berbeda. Ikuti panduan yang diberikan oleh pabrikan untuk mengetahui nilai yang ideal. Jangan mengandalkan tebakan atau pengalaman pribadi, karena kesalahan dalam pengaturan dapat berdampak negatif pada kinerja mesin. -
Lakukan Penyesuaian dengan Hati-Hati
Jika celah kontak point terlalu besar, teknisi dapat mengurangi celah tersebut dengan menggunakan feeler gauge. Namun, pastikan untuk tidak mengurangi celah terlalu kecil, karena ini dapat menyebabkan sudut dwell terlalu besar dan berisiko overheating pada koil pengapian. -
Bersihkan Komponen Secara Rutin
Kebersihan komponen seperti kontak point dan distributor sangat penting untuk menjaga kinerja sistem pengapian. Bersihkan debu, kotoran, atau karbon yang menempel pada kontak point dan poros distributor secara berkala. -
Konsultasikan dengan Teknisi Profesional
Jika Anda tidak yakin dengan cara mengukur dan menyesuaikan celah kontak point serta sudut dwell, konsultasikan dengan teknisi otomotif yang berpengalaman. Mereka dapat memberikan saran yang tepat dan memastikan pengaturan yang benar.
Dengan mengikuti tips di atas, pemilik kendaraan dapat memastikan bahwa celah kontak point dan sudut dwell tetap dalam kondisi optimal. Hal ini tidak hanya membantu menjaga kinerja mesin, tetapi juga memperpanjang umur komponen pengapian dan mengurangi risiko kerusakan yang serius.
