Apa Itu Impedansi? Penjelasan Lengkap tentang Impedansi dalam Listrik
Impedansi adalah konsep penting dalam dunia listrik, terutama dalam sirkuit arus bolak-balik (AC). Dalam bahasa sederhana, impedansi dapat diartikan sebagai ukuran tahanan atau penolakan yang dialami oleh aliran arus listrik dalam suatu rangkaian. Meskipun istilah ini sering digunakan dalam konteks teknologi, pemahaman dasar tentang impedansi sangat penting bagi siapa pun yang tertarik pada elektronika, teknik listrik, atau penggunaan perangkat audio dan komunikasi.
Impedansi tidak hanya mengukur seberapa besar arus terhambat, tetapi juga memperhitungkan perbedaan fase antara tegangan dan arus. Hal ini membuatnya menjadi parameter kritis dalam desain dan analisis sistem listrik modern. Pemahaman yang baik tentang impedansi membantu dalam memilih komponen yang tepat untuk mengoptimalkan kinerja perangkat, baik itu speaker, headphone, maupun peralatan komunikasi.
Dalam artikel ini, kita akan membahas secara rinci apa itu impedansi, bagaimana ia berbeda dari resistansi dan reaktansi, serta bagaimana impedansi digunakan dalam berbagai aplikasi praktis. Kami juga akan menjelaskan cara menghitung impedansi dalam berbagai jenis rangkaian, seperti rangkaian seri RLC, serta pentingnya impedansi dalam menentukan kualitas output perangkat elektronik.
Apa Itu Impedansi?
Impedansi, biasanya dilambangkan dengan huruf Z, adalah konsep yang diperkenalkan untuk menggambarkan tahanan total yang dialami oleh arus listrik dalam sebuah sirkuit AC. Berbeda dengan resistansi yang hanya mengukur hambatan terhadap arus searah (DC), impedansi mencakup dua komponen utama: resistansi dan reaktansi.
Resistansi, yang dilambangkan dengan R, adalah komponen nyata dari impedansi. Ia menggambarkan seberapa besar arus terhambat akibat interaksi antara elektron dan atom dalam bahan konduktor. Sementara itu, reaktansi (X) adalah komponen imajiner dari impedansi, yang muncul karena kemampuan komponen seperti kapasitor dan induktor untuk menyimpan dan melepaskan energi dalam bentuk medan listrik atau medan magnetik.
Dengan demikian, impedansi bisa dinyatakan sebagai bilangan kompleks yang terdiri dari dua bagian: bagian real (resistansi) dan bagian imajiner (reaktansi). Secara matematis, impedansi dapat ditulis sebagai:
$$
Z = R + jX
$$
di mana:
– $ Z $ adalah impedansi,
– $ R $ adalah resistansi,
– $ X $ adalah reaktansi,
– $ j $ adalah unit bilangan imajiner ($ \sqrt{-1} $).
Perbedaan Antara Impedansi, Resistansi, dan Reaktansi
Meskipun ketiganya berkaitan erat, impedansi, resistansi, dan reaktansi memiliki perbedaan signifikan dalam arti dan penggunaannya. Resistansi adalah ukuran tahanan terhadap aliran arus DC, sedangkan impedansi mencakup pengaruh arus AC. Reaktansi, di sisi lain, adalah komponen dari impedansi yang muncul karena adanya kapasitor dan induktor dalam sirkuit.
Resistansi
Resistansi menggambarkan seberapa besar suatu bahan menghambat aliran arus. Bahan dengan resistansi rendah, seperti tembaga atau perak, merupakan konduktor yang baik, sementara bahan dengan resistansi tinggi, seperti kaca atau plastik, adalah isolator. Resistansi diukur dalam satuan ohm (Ω) dan tidak bergantung pada frekuensi arus.
Reaktansi
Reaktansi adalah respons dari komponen seperti kapasitor dan induktor terhadap arus AC. Ada dua jenis reaktansi:
– Reaktansi Induktif ($ X_L $): Terjadi pada induktor dan meningkat seiring naiknya frekuensi.
– Reaktansi Kapasitif ($ X_C $): Terjadi pada kapasitor dan menurun seiring naiknya frekuensi.
Reaktansi diukur dalam ohm, tetapi memiliki sifat imajiner, sehingga perlu dimasukkan ke dalam perhitungan impedansi menggunakan bilangan kompleks.
Impedansi
Impedansi menggabungkan resistansi dan reaktansi menjadi satu nilai yang menggambarkan tahanan total terhadap arus AC. Karena melibatkan frekuensi, impedansi lebih relevan dalam aplikasi seperti audio, komunikasi, dan pengendalian motor.
Pentingnya Impedansi dalam Sirkuit Elektronik
Impedansi memainkan peran krusial dalam banyak aplikasi elektronik. Salah satu contoh paling umum adalah dalam sistem audio. Speaker dan headphone memiliki impedansi tertentu, dan kesesuaian impedansi antara sumber daya (seperti amplifier) dan perangkat output (seperti speaker) sangat penting untuk mendapatkan kualitas suara yang optimal.
Jika impedansi speaker terlalu tinggi dibandingkan output amplifier, maka volume akan terbatas karena arus tidak cukup besar untuk menggerakkan speaker. Sebaliknya, jika impedansi terlalu rendah, speaker mungkin terlalu mudah dijalankan, yang bisa menyebabkan kerusakan. Oleh karena itu, para insinyur dan desainer perangkat audio selalu mempertimbangkan impedansi saat merancang sistem.
Selain itu, impedansi juga penting dalam komunikasi nirkabel, transformator, dan sistem tenaga listrik. Dengan memahami impedansi, teknisi dapat menghindari kehilangan daya, mengoptimalkan efisiensi, dan mencegah kerusakan pada perangkat.
Cara Menghitung Impedansi dalam Rangkaian Seri
Dalam rangkaian seri, impedansi dihitung dengan menjumlahkan resistansi dan reaktansi secara terpisah. Berikut adalah beberapa contoh perhitungan:
Contoh 1: Rangkaian RL (Resistor dan Induktor)
Diketahui:
– Resistansi $ R = 100 \, \Omega $
– Frekuensi $ f = 4 \, \text{MHz} $
– Induktansi $ L = 10 \, \text{H} $
Maka:
$$
X_L = 2\pi fL = 2 \times 3.14 \times 4 \times 10^6 \times 10 = 251.33 \, \Omega
$$
Impedansi:
$$
Z = R + jX_L = 100 + j251.33 \, \Omega
$$
Contoh 2: Rangkaian RC (Resistor dan Kapasitor)
Diketahui:
– Resistansi $ R = 100 \, \Omega $
– Frekuensi $ f = 4 \, \text{MHz} $
– Kapasitansi $ C = 0.001 \, \text{F} $
Maka:
$$
X_C = \frac{1}{2\pi fC} = \frac{1}{2 \times 3.14 \times 4 \times 10^6 \times 0.001} = 39.789 \, \Omega
$$
Impedansi:
$$
Z = R – jX_C = 100 – j39.789 \, \Omega
$$

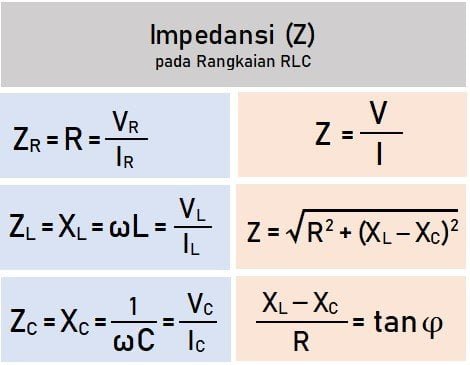

Contoh 3: Rangkaian RLC (Resistor, Induktor, dan Kapasitor)
Diketahui:
– Resistansi $ R = 100 \, \Omega $
– Induktansi $ L = 10 \, \text{H} $
– Kapasitansi $ C = 0.001 \, \text{F} $
– Frekuensi $ f = 4 \, \text{MHz} $
Maka:
$$
X_L = 251.33 \, \Omega, \quad X_C = 39.789 \, \Omega
$$
Impedansi:
$$
Z = R + j(X_L – X_C) = 100 + j(251.33 – 39.789) = 100 + j211.5 \, \Omega
$$
Aplikasi Impedansi dalam Teknologi Modern
Impedansi tidak hanya relevan dalam desain perangkat audio, tetapi juga dalam berbagai bidang teknologi lainnya. Beberapa contohnya meliputi:
- Komunikasi Nirkabel: Impedansi saluran transmisi harus sesuai untuk meminimalkan refleksi gelombang dan kehilangan daya.
- Transformator: Impedansi penghubung antara primer dan sekunder memengaruhi efisiensi transfer daya.
- Sistem Tenaga Listrik: Impedansi jaringan listrik memengaruhi stabilitas dan keandalan pasokan listrik.
- Elektronik Konsumen: Dari headset hingga perangkat pintar, semua menggunakan prinsip impedansi untuk mengoptimalkan kinerja.
Kesimpulan
Impedansi adalah konsep kunci dalam ilmu listrik, terutama dalam sirkuit AC. Dengan menggabungkan resistansi dan reaktansi, impedansi memberikan gambaran lengkap tentang tahanan total terhadap aliran arus. Pemahaman tentang impedansi sangat penting dalam merancang dan mengoperasikan berbagai perangkat elektronik, mulai dari speaker hingga sistem komunikasi modern.
Dengan memahami bagaimana menghitung dan menerapkan impedansi, teknisi dan insinyur dapat menciptakan solusi yang lebih efisien, aman, dan andal. Tidak hanya itu, pemahaman ini juga membuka jalan bagi inovasi baru dalam bidang teknologi, termasuk pengembangan perangkat audio berkualitas tinggi dan sistem komunikasi yang lebih cepat dan stabil.
